一. 項目背景

本次納入在線監測的設備為下圖所示的塔式起重機；在線監測目的：實時了解設備各個關鍵部件的運行狀態；對設備關鍵部件進行故障監測和故障診斷；了解設備各個關鍵部件的共振頻率及其激發頻率；為設備的部件和工作狀態優化提供理論依據；

由于需要戶外測試，有防水要求。并且方案越簡單越好，可以直接用筆記本連采集；

二. 解決方案

待測目標設備監測點位：

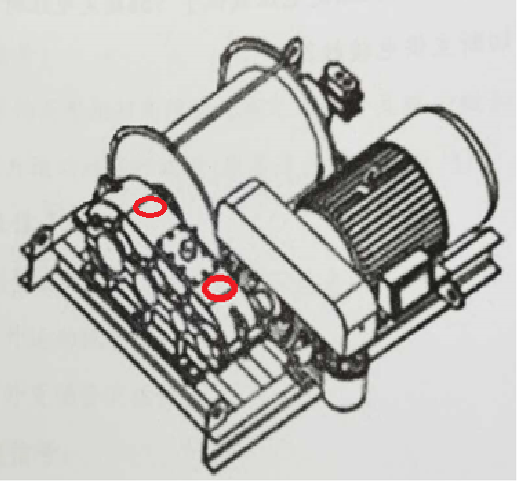

起升機構由電機+減速機+滾筒構成

振動安裝點位為：減速機高速軸徑向（靠近電機的驅動端）

                減速機低速軸徑向（靠近滾筒處）

傳感器類型：三軸向加速度傳感器

轉速安裝點位為：電機與減速機連接處轉軸

待測目標設備監測點位

回轉系統監測點位：

納入監測范圍的回轉系統如下圖所示，回轉機構使得起重機的回轉部分繞其回轉中心，實現回轉運行的機構。由驅動裝置、傳動裝置和回轉支承組成。驅動裝置的動力經傳動裝置的輸出小齒輪傳至固定在車架上的大齒圈，實現轉臺繞其回轉中心線轉動。

回轉系統監測點位

根據以上分析，對于板卡的功能要求為：加速度傳感器采用壓電式，至少4個測點，每個測點收集XYZ三個方向的振動數據；2個轉速傳感器，用于測量電機/齒輪箱軸的轉速；擁有16個同步傳感器輸入通道，——用于輸入振動信號；4個電流（0/4～20mA）信號輸入通道——用于輸入轉速、電機功率等控制信號；2個轉速通道——用于輸入轉速信號，從而實現時間同步平均、階次分析、觸發測量等；Web服務器和eMail服務器——用于發送測量數據和警報；頻譜分辨率:400, 800, 1600, 3200, 6400, 12800、25600、51200、102400線；溫度范圍：運行溫度范圍 - 20°C~+80°C；按照20個通道來計算，采樣率100k左右就可以滿足；IEPE的16通道，模擬電壓電流的4通道。

三. 涉及產品

某定制產品
