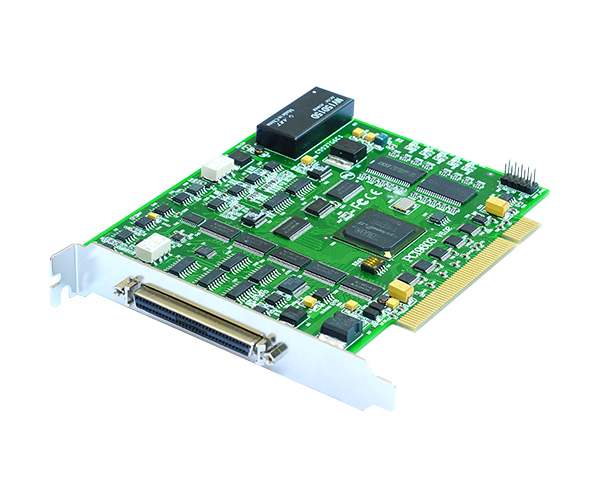

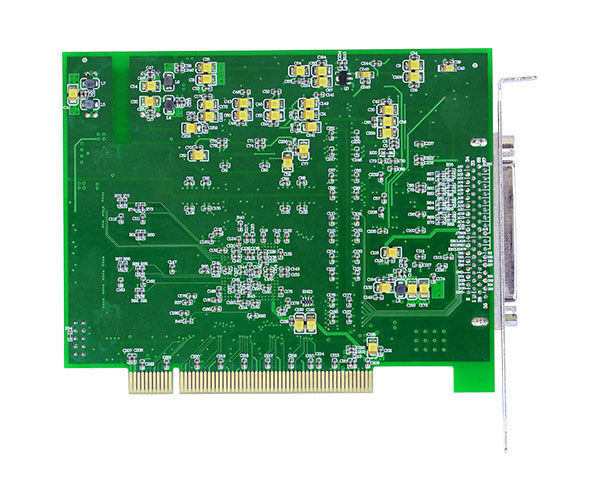

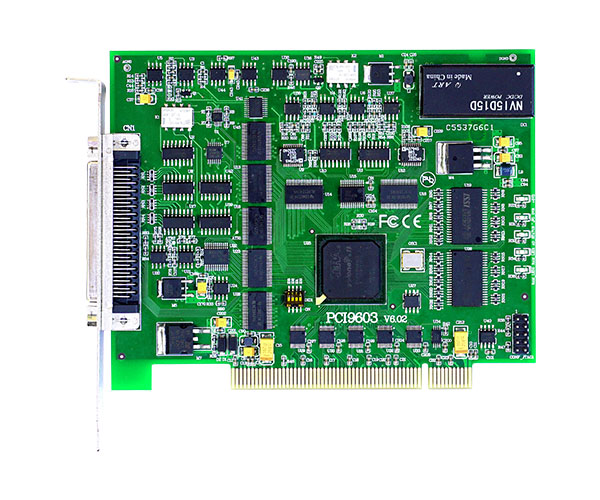

PCI9603信號發生器卡
產品簡介：500KS/s 12位 16路模擬量輸入；帶DA、DIO功能.
產品附件：68芯SCSI 即：A68D
- 產品詳情
- 相關產品
模擬量輸入 | 通道數 | 單端16路/差分8路 |
精度 | 12位 | |
采樣頻率 | 500KHz | |
AD緩存 | 8K字（點）FIFO存儲器 | |
通道切換方式 | 首末通道順序切換 | |
AD量程 | ±10V，±5V（默認），±2.5V，0～10V | |
觸發模式 | 軟件內部觸發和硬件外部觸發 | |
觸發源 | ATR、DTR | |
AD校準 | 軟件自動校準 | |
多卡同步 | 支持 | |
程控增益 | 1、2、4、8倍（默認）或1、2、5、10倍 或1、10、100、1000倍 | |
模擬輸入阻抗 | 10MΩ | |
模擬量輸出 | 通道數 | 2路 |
精度 | 12位 | |
量程 | 0～5V，0～10V，±5V（默認），±10V | |
DA校準 | 軟件校準 | |
存儲器深度 | 每路256K字（點）RAM存儲器 | |
觸發方式 | 軟件內觸發、硬件外觸發 | |
觸發源 | ATR、DTR | |
數字量 | 輸入 | 8路 高電平的低電壓：2V 低電平的高電壓：0.8V |
輸出 | 16路 高電平的低電壓：3.8V 低電平的高電壓：0.44V 上電輸出：低電平 | |
電氣標準 | DI：TTL兼容 DO：TTL兼容 |
